उत्पाद विवरण:
|
| उत्पाद का नाम: | TFW4-160R2 | कार्य: | प्लास्टिक इंजेक्शन मोल्डिंग मशीन |
|---|---|---|---|
| आवेदन: | ऑटो पार्ट्स, इलेक्ट्रॉनिक 3सी | रंग: | लिखना & पीला |
| बिक्री के बाद सेवा: | प्रदान करना | वारंटी: | 12 महीने |
| मुख्य शब्द: | उच्च उत्पादकता | के लिए इस्तेमाल होता है: | इलेक्ट्रॉनिक 3C उद्योग, ऑटोमोबाइल उद्योग |
| प्रमुखता देना: | ऊर्ध्वाधर एकल शटल टेबल इंजेक्शन मशीन,120 टन रोटरी इंजेक्शन मोल्डिंग मशीन,कम कार्य तालिका ऊर्ध्वाधर सम्मिलन मोल्डिंग मशीन |
||

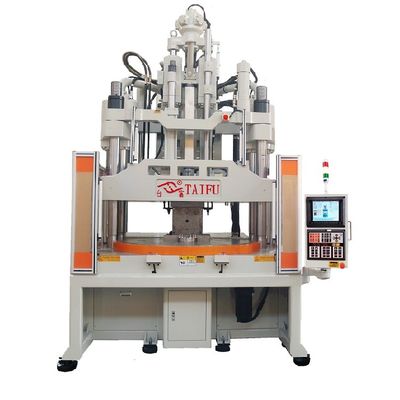

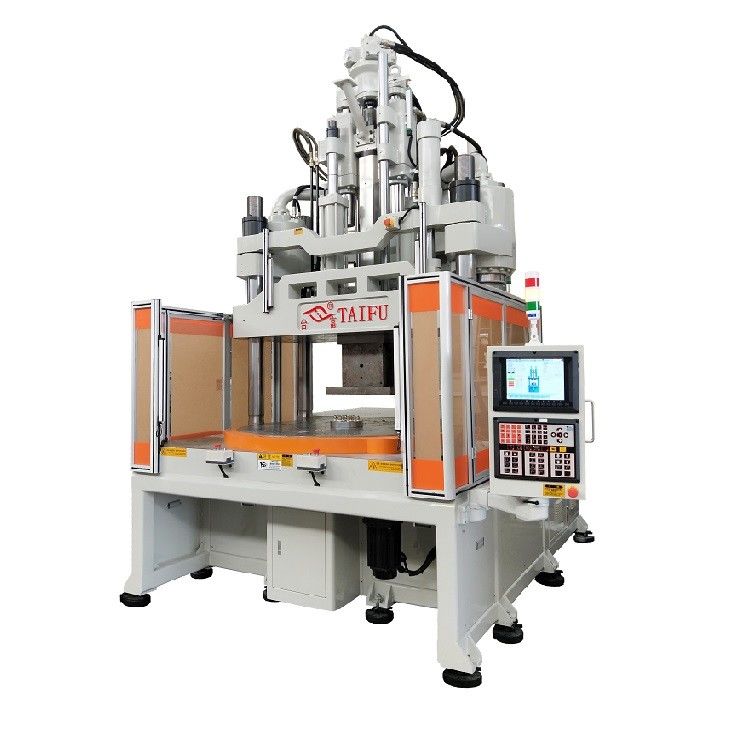

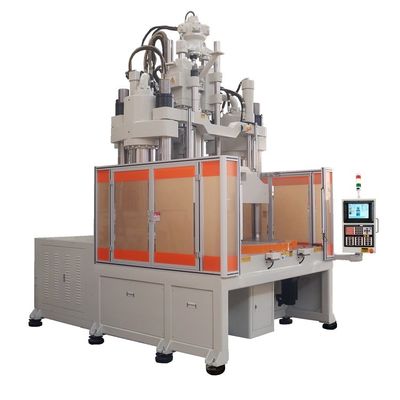

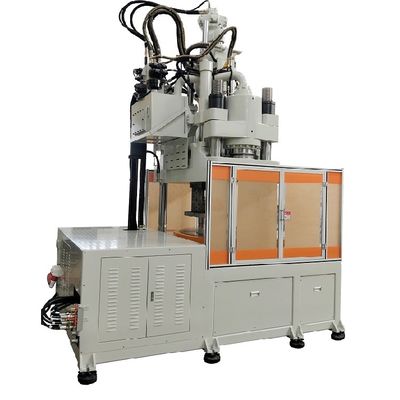

सीई प्रमाणपत्र के साथ 120 टन कम कार्यबेंच वर्टिकल रोटरी इंजेक्शन मोल्डिंग मशीन
ताईफू कम स्टेशन ऊर्ध्वाधर घूर्णी तालिका इंजेक्शन मोल्डिंग मशीन एर्गोनोमिक कार्य तालिका को अपनाती है, जो ऑपरेशन को अधिक सुविधाजनक और सुरक्षित बनाती है।न्यूनतम घूर्णी डिस्क व्यास 810mm है और अधिकतम व्यास 2300mm तक है. मशीन एक उच्च प्रदर्शन नियंत्रण प्रणाली से लैस है जो उच्च गुणवत्ता वाले इंजेक्शन सटीकता और स्थिरता के लिए एक मजबूत गारंटी प्रदान करती है।,इसकी अनूठी घुमावदार डिस्क डिजाइन के कारण, स्वचालन उपकरण आदि के विस्तार के साथ उपयोग किया जा सकता है,जटिल आकारों और विशेष उत्पादों के उच्च गुणवत्ता और कुशल स्वचालित उत्पादन को प्राप्त करना, जो अब ऑटोमोबाइल पार्ट्स और नई ऊर्जा उद्योग में व्यापक रूप से उपयोग किया जाता है।
विनिर्देश
मशीन के तकनीकी मापदंड
| आइटम | UNIT | TFW4-85R2 | TFW4-120R2 | TFW4-160R2 | |||||||
| इंजेक्शन इकाई | |||||||||||
| पेंच स्ट्रोक | मिमी | 140 | 160 | 200 | |||||||
| पेंच व्यास | मिमी | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |
| सैद्धांतिक इंजेक्शन वॉल्यूम | सेमी3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |
| इंजेक्शन वजन ((PS) | घ | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |
| औंस | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||
| अधिकतम इंजेक्शन दबाव | एमपीए | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |
| किलोग्राम/सेमी2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||
| इंजेक्शन दर | सेमी3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |
| अधिकतम इंजेक्शन गति | mm/s | 124 | 126 | 105 | |||||||
| पेंच गति घूर्णन | आर.पी.एम | 10~280 | 10~280 | 10~280 | |||||||
| पोजिशनिंग रिंग व्यास | मिमी | 120 | 120 | 120 | |||||||
| प्लेटों से नोजल निकालें | मिमी | ≥45 | ≥45 | ≥45 | |||||||
| क्लैंपिंग यूनिट | |||||||||||
| क्लैंपिंग बल | KN ((टन) | 833(85) | 1176 ((120) | 1568(160) | |||||||
| क्लैंपिंग स्ट्रोक | मिमी | 280 | 300 | 350 | |||||||
| न्यूनतम मोल्ड मोटाई | मिमी | 230(310) | 280(380) | 300 ((400) | |||||||
| अधिकतम. खोलना | मिमी | 510 ((590) | ५८० ((६८०) | ६५० (७५०) | |||||||
| मोल्ड का अधिकतम आकार | मिमी | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||
| टर्नटेबल स्टेशनों की संख्या | मिमी | 2 | 2 | 2 | |||||||
| (D) घूर्णी मेज का आकार | मिमी | φ1010 | φ1200 | φ1400 | |||||||
| इजेक्टर का मात्रा | पीसी | 3 | 5 | 5 | |||||||
| शीर्ष पट्टी अंतर | मिमी | 80 | 80 | 100 | |||||||
| इजेक्टर की दूरी | मिमी | 100 | 100 | 110 | |||||||
| इजेक्टर बल | KN ((टन) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||
| अन्य | |||||||||||
| सिस्टम दबाव | Mpa ((kgf/cm2) | 13.7(140) | 13.7(140) | 13.7(140) | |||||||
| तेल टैंक क्षमता | L | 350 | 430 | 500 | |||||||
| विद्युत ऊर्जा | केडब्ल्यू | 15+22 | 18+22 | 22 + 2।2 | |||||||
| हीटर पावर | केडब्ल्यू | 7.0 | 10.7 | 13.7 | |||||||
| मशीन के आयाम | L*W | m | 2.5*1.9 | 2.6*2.0 | 2.9*2.2 | ||||||
| H(शॉक-अवशोषित पैरों को छोड़कर) | m | मिनट:2.5 ((मैक्सः2.95) | मिनट:2.9 ((मैक्सः3.6) | मिनट:3.3(अधिकतम:4.1) | |||||||
| शीतलन जल क्षमता | एल/मिनट | 40 | 50 | 50 | |||||||
| वर्कबेंच की ऊंचाई+(शॉक-असॉर्बिंग पैरों को छोड़कर) | मिमी | 780+(70) | 820+(70) | 915+(80) | |||||||
| मशीन का वजन | टन | 6.5 | 9.5 | 12.8 | |||||||
विशेषताएं
1सर्वो-ड्राइव वाले टर्नटेबल
टर्नटेबल की घूर्णी गति एक सर्वो मोटर ड्राइव द्वारा की जाती है जो उच्च गति और चिकनी, स्थिर (कम कंपन) घूर्णी गति को महसूस करती है,इस प्रकार बनाने के चक्र की स्थिरता में सुधार.
2मोल्ड स्थापित करने के लिए विशाल स्थान
मोल्ड स्थापित करने के लिए पर्याप्त स्थान है, और यह उत्पाद के आकार की जटिलता के कारण बड़े मोल्ड या स्लाइड मोल्ड के उपयोग के साथ भी अच्छी तरह से सामना कर सकता है।
3ऊर्जा-बचत ड्राइव सिस्टम
हाइड्रोलिक प्रणाली को ऊर्जा-बचत सर्वो मोटर द्वारा संचालित किया जाता है, जो ऊर्जा और बिजली की बचत करता है, मशीन चक्र को छोटा करता है, उपकरण के सेवा जीवन को बढ़ाता है,और उत्पादन दक्षता में सुधार करता है.
4अति-कम कार्य सतहें
एर्गोनोमिक रूप से डिज़ाइन की गई अल्ट्रा-लो वर्किंग टेबल मोल्ड को लोड और अनलोड करना, भागों को रखना और उठाना आसान बनाती है, डाउनटाइम को कम करती है,और प्रभावी ढंग से उत्पादन दक्षता के साथ ही सुरक्षा में सुधार.

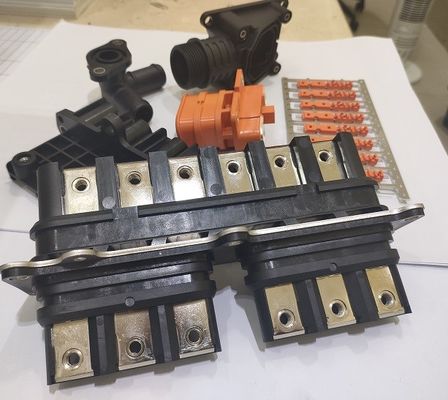

आवेदन
हमें क्यों चुना?
1बेहतरीन उत्पाद की गुणवत्ता और सबसे प्रतिस्पर्धी मूल्य।
2उत्पादन में अनुभवी तकनीकी कर्मचारी।
3अनुकूलित डिजाइन और उत्पादन।
4उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद सेवाएं।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप डिलीवरी से पहले सभी सामानों का परीक्षण करते हैं?
हाँ, हमारे पास प्रसव से पहले 100% परीक्षण है
प्रश्न 2: आपकी भुगतान शर्तें क्या हैं?
टी/टी 30% जमा, 70% प्रस्थान से पहले।
Q3: ऊर्ध्वाधर इंजेक्शन मोल्डिंग मशीन का उपयोग करके किस प्रकार के उत्पादों का उत्पादन किया जा सकता है?
ऊर्ध्वाधर इंजेक्शन मोल्डिंग मशीनों को आम तौर पर ऐसे उत्पादों के उत्पादन के लिए उपयोग किया जाता है जैसे कि सम्मिलित-मोल्ड किए गए घटक, ओवरमोल्ड किए गए उत्पाद, ऊर्ध्वाधर ओवरमोल्ड किए गए केबल और कनेक्टर,और छोटे परिशुद्धता भागों.
प्रश्न 4: पैकेजिंग और शिपिंग?
स्पूल अंदर प्लास्टिक से ढका हुआ है और बाहर कार्टन में है। या आपके अनुरोध के अनुसार।
प्रश्न 5: आपके वितरण समय के बारे में क्या?
आम तौर पर, अग्रिम भुगतान प्राप्त करने के बाद 20 से 45 दिन लगेंगे।
आपके आदेश और मात्रा के बारे में।
